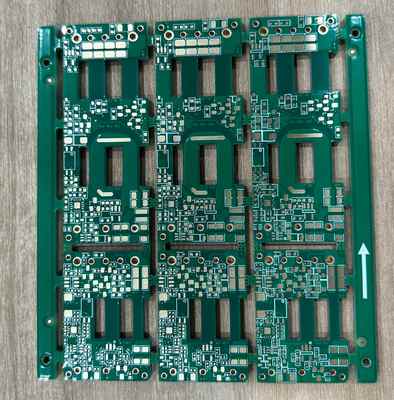

Circuito stampato in rame pesante su design personalizzato con resinatura e placcatura per applicazioni avanzate

Brand Name:	Customized
MOQ:	1 pannello
prezzo:	Negotitation
Payment Terms:	T/t
Supply Ability:	Tempo di consegna flessibile

Detail Information

Descrizione di prodotto

Detail Information

Certificazione:

ISO90001, TS16949, IS013485

Strato:

8 strati

Spessore della scheda:

2,0 mm

Materiale:

FR4 TG150

Test standard:

IPC Classe 2

Tecnologia di elaborazione:

Resina Collegamento+ placcato

Servizio PCBA:

Assemblaggio di componenti SMD SMT DIP

Dimensione del foro min:

0,2 mm

Colore della maschera di saldatura:

Verde, rosso, blu, nero, bianco

Articolo:

Tavola di circuito personalizzata

Pacchetto:

Pacchetto sottovuoto

Imballaggi particolari:

Pacchetto sottovuoto

Evidenziare:

Custom Heavy Copper PCB

Resin Plugging Plated PCB

Advanced Heavy Copper Circuit Board

Descrizione di prodotto

Descrizione del prodotto:

Un PCB (Printed Circuit Board) in rame pesante è un tipo di circuito stampato che ha uno spessore di rame significativamente maggiore rispetto ai PCB standard.

Questo maggiore spessore del rame è specificamente progettato per gestire applicazioni ad alta corrente e fornire una gestione termica superiore.

Caratteristiche chiave e definizione

Spessore del rame: i PCB standard hanno tipicamente uno spessore del rame compreso tra 0,5 e 3 once per piede quadrato (oz/ft²), il PCB in rame pesante è definito come avente uno spessore del rame di 3 oz/ft² o più sui suoi strati interni e/o esterni. In alcuni casi, i PCB "in rame pesante estremo" possono avere pesi di rame superiori a 20oz/ft².

Misurazione: Il peso del rame è misurato in once per piede quadrato (oz/ft2), che rappresenta il peso del rame che coprirebbe un piede quadrato della scheda. Un valore di once più alto corrisponde a uno strato di rame più spesso.

Caratteristiche delle tracce: Gli strati di rame più spessi consentono tracce più larghe e alte, il che riduce la resistenza elettrica. Questo è fondamentale per le applicazioni che richiedono il trasporto di correnti elevate senza generare calore eccessivo.

Parametri tecnici:

Test standard	IPC Classe 2
Strato	8 strati
Spazio minimo tra le linee	0,2 mm
Tecnologia di elaborazione	Tappatura in resina + Placcato
Dimensione minima del foro	0,2 MM
Colore della maschera di saldatura	Verde, Rosso, Blu, Nero, Bianco
Materiale	FR4 TG150
Pacchetto	Confezione sottovuoto
Spessore del rame	3oz-5oz

Applicazioni

I PCB in rame pesante sono essenziali per un'ampia gamma di applicazioni ad alta potenza e alta affidabilità, tra cui:

Elettronica di potenza: Alimentatori, inverter e convertitori.

Veicoli elettrici e automobilistici (EV): Sistemi di gestione della batteria (BMS), controller motore e sistemi di ricarica.

Energia rinnovabile: Inverter solari e controller per turbine eoliche.

Apparecchiature industriali: Azionamenti motore, saldatrici e robotica.

Militare e aerospaziale: Sistemi radar, unità di distribuzione dell'alimentazione e dispositivi di comunicazione in cui l'affidabilità in condizioni estreme è fondamentale.

Trasformatori planari: I PCB in rame pesante vengono utilizzati per creare trasformatori planari ad alta densità di potenza direttamente sulla scheda.

Supporto e servizi:

Il nostro supporto tecnico e i servizi per il PCB in rame pesante includono:

- Team di supporto tecnico dedicato per assistere con qualsiasi domanda o problema relativo al prodotto.

- Documentazione e risorse complete per un facile riferimento e risoluzione dei problemi.

- Servizi in loco per l'installazione, la manutenzione e il supporto, se necessario.

- Opzioni di personalizzazione disponibili per soddisfare i requisiti specifici del progetto.
