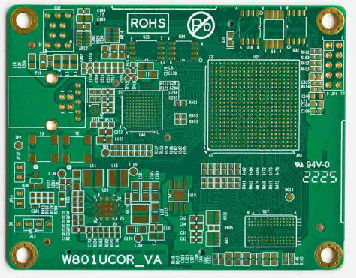

6L FR4 TG150 1.6mm Multilayer Printed Circuit Board con BGA Impedance Control e 0.1mm Minimum Solder Mask Bridge
  • 6L FR4 TG150 1.6mm Multilayer Printed Circuit Board con BGA Impedance Control e 0.1mm Minimum Solder Mask Bridge

6L FR4 TG150 1.6mm Multilayer Printed Circuit Board con BGA Impedance Control e 0.1mm Minimum Solder Mask Bridge

Place of Origin China
Certificazione ISO9001
Dettagli del prodotto
Board:
6L FR4 TG150 1.6mm
Impedance Control:
±10%
Maschera di saldatura:
Maschera verde della lega per saldatura
Service Type:
PCB Prototype
Minimum Line Space:
0.1mm
Minimum Solder Mask Bridge:
0.1mm
Cu Thickness:
1OZ
Surface finish:
Immersion gold 2U''
Evidenziare:

0.1 mm schede di circuiti stampati a più strati

,

1.6 mm scheda di circuiti stampati a più strati

Termini di trasporto & di pagamento
Minimum Order Quantity
1PNL
Prezzo
Negoziabile
Imballaggi particolari
Confezione a vuoto
Delivery Time
5-8 days
Termini di pagamento
T/T
Descrizione di prodotto

Parametri tecnici:

Consigliere 6L FR4 TG150 1,6 mm
Finitura superficiale Oro per immersione
Materiale di base FR4/ROGERS/Aluminio/Alta/media Tg
Spessore 1OZ
Spazio di linea minimo 0.1 mm
Tipo di assemblaggio SMT e Through-hole
Maschera di saldatura Maschera di saldatura verde
Controllo dell'impedenza ± 10%


Applicazioni:

I circuiti stampati ad alte prestazioni, noti anche come circuiti stampati ad alta densità di interconnessione (HDI), sono altamente versatili e ampiamente utilizzati in varie applicazioni elettroniche.Una delle scelte più popolari in questa categoria è il prodotto HDI PCB originario della Cina.Questo prodotto offre una serie di caratteristiche e specifiche che lo rendono adatto a diverse occasioni e scenari di assemblaggio.

Il prodotto HDI PCB è progettato per la tecnologia di montaggio superficiale (SMT) e i processi di assemblaggio attraverso fori.dall'elettronica di consumo alle macchine industriali.

Uno dei principali vantaggi del prodotto HDI PCB è la sua capacità di raggiungere un intervallo lineare sottile, con uno spazio lineare minimo di 0,1 mm.Questa caratteristica lo rende adatto per applicazioni che richiedono circuiti ad alta densità e progetti compatti, come smartphone, tablet e dispositivi medici.

Il prodotto HDI PCB è ideale per l'uso in settori ad alta tecnologia, tra cui telecomunicazioni, aerospaziale, automobilistico e sanitario.Le sue prestazioni affidabili e l'elevata precisione lo rendono la scelta preferita per applicazioni mission-critical in cui la qualità e la durata sono fondamentali.

Che si tratti di prototipi di nuovi dispositivi elettronici o di produzione in serie di sistemi complessi,il prodotto HDI PCB offre l'affidabilità e le prestazioni richieste per una vasta gamma di occasioni e scenari di assemblaggioLe sue caratteristiche e specifiche avanzate lo rendono una soluzione versatile per i moderni progetti elettronici.



Imballaggio e trasporto:

Imballaggio del prodotto:

Il prodotto HDI PCB è accuratamente confezionato in sacchetti antistatici per evitare danni durante il trasporto.

Spedizione:

La nostra azienda offre servizi di spedizione affidabili per garantire la consegna sicura del prodotto HDI PCB ai nostri clienti.
