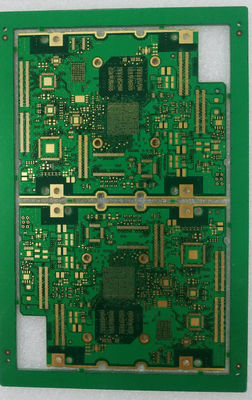

HDI PCB Board 6L 1OZ EING 0.1mm Forno dito oro Verde Soldermask per stratificazione dei dati
  • HDI PCB Board 6L 1OZ EING 0.1mm Forno dito oro Verde Soldermask per stratificazione dei dati
  • HDI PCB Board 6L 1OZ EING 0.1mm Forno dito oro Verde Soldermask per stratificazione dei dati

HDI PCB Board 6L 1OZ EING 0.1mm Forno dito oro Verde Soldermask per stratificazione dei dati

Luogo di origine Cina
Marca Customized
Certificazione UL, ISO90001
Dettagli del prodotto
Strato:
6 strati
Spessore del rame:
1/1/1/1/1/1OZ
Spessore della scheda:
1.6 mm
dimensione del foro:
0.1 mm
Finitura superficiale:
EING, dito d'oro, OSP
Soldermask:
Verde
Leggenda:
Bianco
Punto culminante:

0.1 mm HDI PCB Board

,

Green Soldermask HDI PCB Board

,

bordo del PWB di 1oz HDI

Termini di trasporto & di pagamento
Quantità di ordine minimo
1pc
Prezzo
Negotiation
Imballaggi particolari
Imballaggio sotto vuoto
Tempi di consegna
Citazioni per file
Termini di pagamento
T/T
Descrizione di prodotto

I punti di controllo chiave nella fabbricazione di PCB HDI includono i seguenti:



Perforazione laser: l'accuratezza e la precisione della perforazione laser sono fondamentali per creare microvias e raggiungere la densità di routing desiderata.e qualità del fascio, garantisce una perforazione costante e precisa.



Copper Plating: il processo di copper plating per le microvias richiede il controllo di fattori come la chimica del bagno, il tempo di plating, la densità di corrente e l'uniformità.Un controllo adeguato garantisce uno spessore e una copertura affidabili del rame all'interno dei microvias.



Trasferimento e incisione delle immagini: processi di trasferimento e incisione delle immagini precisi sono essenziali per creare tracce di circuito sottili e mantenere l'integrità del layout ad alta densità.Controllo dei parametri della fotolitografia, la composizione dell'incisione e l'uniformità garantiscono risultati accurati di trasferimento e incisione dei modelli.



Allineamento e registrazione: i PCB HDI spesso comportano più strati con interconnessioni complesse.e processi di imaging sono cruciali per mantenere una corretta connettività ed evitare disallineamenti.



Finitura superficiale: la selezione e il controllo del processo di finitura superficiale influenzano le prestazioni e l'affidabilità complessive del PCB HDI.e la compatibilità con i processi di assemblaggio successivi devono essere attentamente controllati.



Posizionamento dei componenti: i componenti ad alta densità con tono sottile richiedono tecniche e attrezzature di posizionamento precise.e allineamento con le caratteristiche fini del PCB sono essenziali per garantire un'assemblaggio di successo.



Test e ispezione: per verificare l'integrità e la qualità dei PCB HDI sono fondamentali rigorosi test elettrici, test funzionali e processi di ispezione.Corretto controllo e taratura delle apparecchiature di prova, nonché procedure di ispezione approfondite, aiutano a individuare eventuali difetti o problemi.



Assicurazione della qualità: nel processo di fabbricazione dei PCB HDI, le misure di controllo della qualità, l'osservanza delle norme e la documentazione svolgono un ruolo fondamentale.effettuare controlli di qualità regolari, e il mantenimento della tracciabilità assicurano una qualità costante e la soddisfazione del cliente.



Questi punti di controllo sono fondamentali per ottenere le prestazioni desiderate, l'affidabilità e la miniaturizzazione dei PCB HDI.Controllo e ottimizzazione precisi di ogni fase sono necessari per soddisfare i requisiti specifici di progetti e applicazioni ad alta densità.
