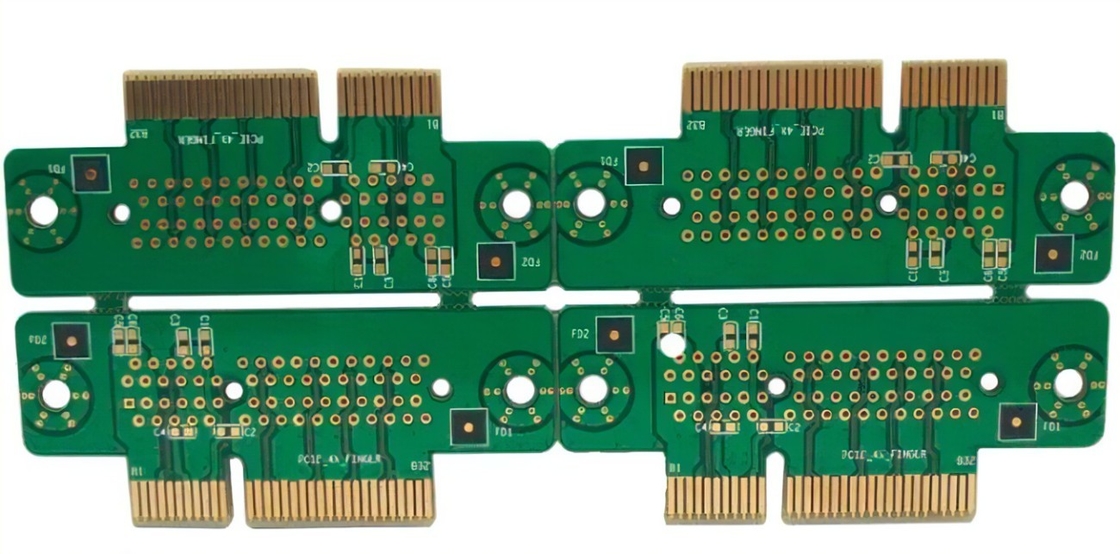

La scheda PCB placcata in oro offre maggiore conduttività, resistenza alla corrosione e durata.I loro contatti o connettori lungo il bordo della scheda PCB servono come punti di interfaccia per il collegamento e l'accoppiamento con altri dispositivi o componentiIl rivestimento in oro garantisce connessioni elettriche affidabili, previene l'ossidazione e la corrosione e consente ripetuti inserimenti e rimozioni senza degrado delle prestazioni.
Applicazioni ad alta densità: l'uso di un PCB a 4 strati consente un aumento della densità dei componenti e progetti di circuiti più complessi rispetto alle schede a basso numero di strati.Questo lo rende adatto per applicazioni che richiedono una maggiore funzionalità in un fattore di forma compatto, quali dispositivi mobili, periferiche per computer e elettronica di consumo.
Integrità del segnale e controllo EMI: la presenza di piani di alimentazione interna e di terra in un PCB a 4 strati contribuisce a migliorare l'integrità del segnale e ridurre le interferenze elettromagnetiche (EMI).I piani di potenza e di terra forniscono percorsi a bassa impedenza, proteggendo i segnali sensibili dal rumore e migliorando le prestazioni generali e l'affidabilità del circuito.
Flessibilità di progettazione: i più strati in un PCB a 4 strati forniscono flessibilità nel routing dei segnali e nella separazione di diversi tipi di segnali, come analogico e digitale,o segnali ad alta e bassa velocitàCiò consente un migliore isolamento del segnale, riduce la crosstalk e consente un posizionamento più efficiente dei componenti.
Vantaggi del rivestimento in oro: Il rivestimento in oro dei contatti con le dita offre diversi vantaggi, tra cui eccellente conducibilità, bassa resistenza al contatto e resistenza all'ossidazione e alla macchia.Queste proprietà sono utili per applicazioni che richiedono connessioni elettriche affidabili e di lunga durata, come moduli di memoria, schede di espansione o connettori ad alta frequenza.
